共模電感是一種以鐵氧體為磁芯的共模干擾抑制裝置,它由兩個尺寸相同、匝數相同的線圈對稱繞制于同一鐵氧體環形磁芯上,形成一個四端器件,要對共模信號表現出大電感有抑制作用,而對差模信號表現出極小的漏電感則沒有抑制作用。其原理是,磁環在流過共模電流時,磁環內的磁通互相疊加,因而有較大的電感量,對共模電流有抑制作用,而兩線圈流過差模電流時,磁環內的磁通互相抵消,幾乎沒有電感量,因此差模電流可以不衰減地通過。結果表明,在平衡線路中,共模電感能有效地抑制共模干擾信號,而對線路正常傳輸?shù)牟钅P盘?hào)沒有影響。

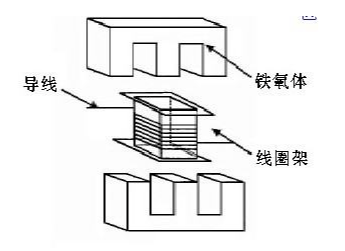

共模電感的制造應符合下列要求:
在線圈磁芯上繞線應彼此絕緣,以確保在瞬時過電壓作用下線圈匝間不會發生擊穿短路。
當線圈流過瞬時的大電流時,磁芯內不會出現飽和現象。
三、線圈內的磁芯應與線圈絕緣,以防止兩者在瞬時過電壓作用下被擊穿。
四、線圈應盡可能地繞制單層,這樣可以減少線圈的寄生電容,提高其承受瞬間過電壓的能力。
一般情況下,同時要注意選擇需要濾波的頻帶,共模阻抗越大越好,所以我們?cè)谶x擇共模電感時要看器件資料,主要根據阻抗頻率曲線來選擇。另選型時注意考慮差模阻抗對信號的影響,以差模阻抗為主,尤其是高速端口。
舊的A類音頻功放中使用的低頻扼流圈,其作用是“通直流、阻交流”。但這種理想狀態是不能滿足的,它只能近似于“通直流,阻抗交流”。只需滿足放大器的要求,稍微損失一點交流元件也是允許的。此處扼流圈的感抗較大。當頻率為20kHz—20Hz時(音頻范圍為20kHz),要求電感較大。通常為毫亨數級。
高頻率扼流圈一般工作在高頻率電流中,它的作用大多也是頻率選擇,這就要求它的電感不大,一般為微亨數級。
實際上,“通直流,阻交流”和“通低頻阻高頻”的說法都是針對應用場合的。其目的就是調整電感量,以滿足我們的需要。
第一:注意扼流圈的電流值,因?yàn)殡娏鞯娜萘颗c制造扼流圈的導線截面積有關,當線圈的線徑過小時,電流過大就會造成損壞。確保計算出最小電流值,并確認阻風門額定電流的參數。
二、直流電源中使用扼流圈時,不僅要注意扼流圈線圈的線徑,還要注意直流阻抗值,如果電流太大,直流電阻太大,就會引起扼流圈的壓降太大,造成輸出損失。
三:注意扼流圈在選用時的抑制頻率特性,抑制頻率的能力與扼流圈的電感成正比,電感越大,抑制頻率的中心點就會向低頻的方向移動,當電感越小時,扼流圈的抑制頻率就會向高頻方向移動;一定要注意自己電源中干擾的頻率特性。
