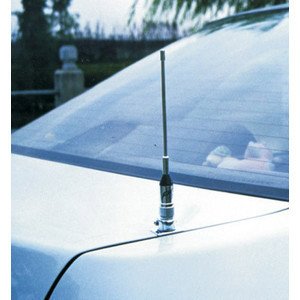

      車載天線:天線系統的定義、性能參數、天線種類
      2021-02-19
        天線系統是由發射天線和接收天線組成的系統。前者是將導行波模式的射頻電流或電磁波變換成擴散波模式的空間電磁波的傳輸模式轉換器;后者是其逆變換的傳輸模式轉換器。

        作為導行波一擴散波模式轉換用的稱發射天線,作為擴散波一導行波模式轉換用的稱接收天線I除發射天線的功率承載能力和電壓承受能力遠大于接收天線外,兩者均可掉換使用,且天線基本特性參數不變,稱此為互易定理。天線另一重要作用是對電磁波能量的集中,即在作發射天線時向發射方向集中能量,同時減少其他方向的能量;作接收天線時,則可從接收方向的來波中截獲更多能量,而對其他方向的來波則以相位抵消方式減少輸入能量。此即天線的方向性。與無方向性天線相比,能量集中的增大倍數稱為天線的增益。天線方向性的延伸涵義是非通信方向的負增益(衰減),可用以描述天線的另一相關性能指標,即發射天線的旁瓣(干擾)輻射抑制度或接收天線的非通信方向的來波干擾抑制度。

        一、移動通信天線系統的定義

        天線系統的定義與范圍

        在移動通信系統中,通信天線是通信設備電路信號與空間輻射電磁波的轉換器。本文主要分析移動通信系統中通信天饋線系統的部分,主要包括基站/室分天線、相關的饋電電纜和其他射頻器件及相關安裝服務。

        二、基站天線的性能參數描述

        通用電氣指標

        1、工作頻段(Frequency Range)

        工作頻段:無論天線還是其他通信產品,總是在一定的頻率范圍(頻帶寬度)內工作,其取決于指標的要求。通常情況下,滿足指標要求的頻率范圍即可為天線的工作頻率。

        工作頻段的寬度稱為工作帶寬,一般全向天線的工作帶寬能達到中心頻率的3-5%,定向天線的工作帶寬能達到中心頻率的5-10%。

        2、輸入阻抗(Input Impedance)

        輸入阻抗:天線輸入端信號電壓與信號電流之比,稱為天線的輸入阻抗。一般移動通信天線的輸入阻抗為50Ω。

        輸入阻抗與天線的結構、尺寸以及工作波長有關,在要求的工作頻率范圍內,使輸入阻抗的虛部很小且實部相當接近50Ω,這是天線能與饋線處于良好的阻抗匹配所必須。

        3、電壓駐波比(VSWR)

        電壓駐波比:天線的電壓駐波比是把天線作為無耗傳輸線的負載時,在沿傳輸線產生的電壓駐波圖形上,其最大值與最小值之比。

        駐波比的產生,是由于入射波能量傳輸到天線輸入端并未被全部吸收(輻射)產生的反射波迭加而形成的。VSWR越大,反射越大,匹配越差。在移動通信系統中,一般要求駐波比小于1.5。

        4、隔離度(Isolation)

        隔離度代表饋送到雙極化天線一個端口(一種極化)的信號在另外一個端口(另一種極化)中出現信號的比例。

        5、三階互調(Third Order Inter modulation)

        三階互調信號:是指兩個信號在一個線性系統中,由于非線性因素存在使一個信號的二次諧波與另一個信號的基波產生差拍(混頻)后的寄生信號。

        互調現象就是由頻帶外的兩個或多個載波頻率混頻后落在頻帶內的新的頻率分量,造成系統性能下降的現象

        6、功率容量(Power Capacity)

        功率容量:天線的功率容量是指按規定的條件在規定的時間周期內可連續地加到天線上而又不致降低其性能的最大連續射頻功率。

        空間輻射指標

        7、增益(Gain)

        天線在某一規定方向上的輻射功率通量密度與參考天線(通常采用理想點源)在相同輸入功率時最大輻射功率通量密度的比值;

        天線增益是用來衡量天線朝一個特定方向收發信號的能力,它是選擇基站天線重要的參數之一。天線增益越高,方向性越好,能量越集中,波瓣越窄。

        8、水平/垂直半功率波瓣寬度(H/V-Plane Half Power Beam Width)

        在功率方向圖的主瓣中,把相對最大值輻射方向功率下降到一半處或小于最大值3dB的兩點之間的波束寬度夾角稱為半功率波瓣寬度。

        水平面的半功率波束寬度叫水平面波束寬度;垂直面的半功率波束寬度叫垂直波束寬度。
