無線數傳電臺也叫無線數據傳輸模塊,數傳電臺從廣義上可分為:數字電臺和模擬電臺。

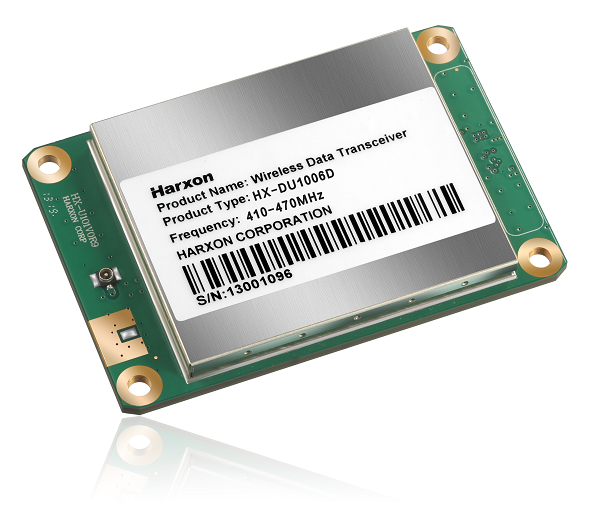

無線數據傳輸模塊是一種遠距離無線數據傳輸產品, 它體積小,金屬外殼,屏蔽性能好,抗干擾性強,內部采用集成功放,TCXO 等高可靠性器件,內置看門狗,產品的穩定性及可靠性極高。半雙功的通訊方式,能方便為用戶提供雙向的數據信號傳輸、檢測和控制。收發時間小于50mS,適時性強。適合用于無線數據采集、工 業控制、油田測控、水紋監測等重要領域。
無線數據傳輸模塊采用數字信號處理、糾錯編碼、軟件無線電、數字調制解調和表面貼片一體化設計等技術,具有高性能、高可靠的特點,電臺提供標準的RS-232數據口可直接與計算機、地震數據采集器、RTU、PLC、數據終端、GPS 接收機、數碼相機等連接,傳輸速率19200bps,誤碼低于10-6 (-110dBm 時),發射功率0.5-25瓦可調節,任何型號的電臺可設置為主站或遠程站使用,無中轉通信距離達70公里,能適應室內或室外的惡劣工作環境。電臺數據和語音兼容,可工作于單工、半雙工、時分雙工TDD、全雙工方式,收發同頻或異頻中轉組網,并具有遠程診斷、測試、監控功能,滿足各種應用的遙測臺網中心與眾
多遠方站之間的遠距離、高速、高可靠的數據采集和控制。
功能特點
1.功率及靈敏度
射頻輸出功率8W,高指標:傳輸速率達19200bps,透明標準RS232接口
2.多個工作頻段,滿足用戶多方面需求
載頻頻率430-470MHz。
3.傳輸距離遠
開曠地5-8Km吸盤天線);
4.高速無線通訊和大的數據緩沖區。
空中速率大于或等于串口速率時可連續傳輸無限大的數據,空中速率小于或等于串口速率時,緩沖區
存后轉輸。
5.數據啟動發送,透明傳輸,方便用戶使用。
電臺收到需要發送的數據后,自動啟動發射,無需用戶進行收發控制。
6.低功耗
接收電流<60mA,發射電流<1.5A,休眠時電流<1mA。
7.高可靠性,體積小、重量輕。
鋁合金屏蔽外殼,小體積無線數據傳輸模塊
SG-303常用參數主要有:串口波特率與校驗,信道與頻率。這些參數均可通過我公司設置軟件進行設置。用戶在使用過程中也可根據我公司協議動態更改這些參數。空中速率大于串口速率時,一幀可傳無限大數據,空中速率小于或等于串口速率時,一幀最多可傳255字節。空中速率越高時傳輸距離會越近。
兩臺SG-303在使用時必需將參數配置如下(出廠 時會根據用戶需求配好參數) :
1.兩電臺信道(即頻率) 一致;
2.兩電臺空中波特率一致;
3.兩模塊串口波特率及校驗與所接設備或電腦一致。
數傳模塊技術指標:
● 頻率范圍: 433MHZ (可定制)
●輸出功率: 8W (可定制)
●頻率穩定度:+2.5ppm I
●工作模式: 半雙工
●信道間隔:25KHz
●串口速率: 9600bps/19200/115200bps (可定制)
●信道速率: 2400用戶可設
●收發轉換時間: <50ms
●接收靈敏度: -117dbm(2400bps)
●發射電流: <1.5A
●休眠電流: <1mA
●工作溫度: -40C~+80C(工業級):
●工作濕度: 10% ~ 90%相對濕度,無冷凝
●接口數據格式: 8E1/8N1/8O1 (他可提供其它格式,如9位數據位)
●電源電壓: DC12V (也可根據用戶要求定制)
