      無線傳輸模塊的傳輸方式
      2019-08-05

        無線傳輸模塊的傳輸方式

        無線模塊(RF wireless module)是利用無線技術進行無線傳輸的一種模塊。它被廣泛地應用于電腦無線網絡,無線通訊,無線控制等領域。無線模塊主要由發射器,接收器和控制器組成。

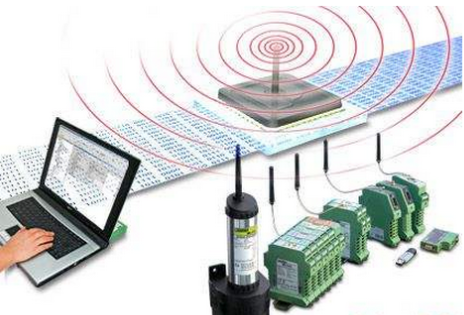

      無線傳輸模塊

        無線傳輸模塊的傳輸方式

        1、微波傳輸

        是解決幾公里甚至幾十公里不易布線場所監控傳輸的解決方式之一。采用調頻調制或調幅調制的辦法,將圖像搭載到高頻載波上,轉換為高頻電磁波在空中傳輸。其優點是:綜合成本低,性能更穩定,省去布線及線纜維護費用;可動態實時傳輸廣播級圖像,圖像傳輸清晰度不錯,而且完全實時;組網靈活,可擴展性好,即插即用;維護費用低。其缺點是:由于采用微波傳輸,頻段在1GHz以上,常用的有L波段(1.0~2.0GHz)、S波段(2.0~3.0GHz)、Ku波段(10~12GHz),傳輸環境是開放的空間,如果在大城市使用,無線電波比較復雜,相對容易受外界電磁干擾;微波信號為直線傳輸,中間不能有山體、建筑物遮擋;如果有障礙物,需要加中繼加以解決,Ku波段受天氣影響較為嚴重,尤其是雨雪天氣會有比較嚴重的雨衰現象。不過現在也有數字微波視頻傳輸產品,抗干擾能力和可擴展性都提高不少。 [2]

        2、雙絞線傳輸

        也是視頻基帶傳輸的一種,將75Ω的非平衡模式轉換為平衡模式來傳輸的。是解決監控圖像1Km內傳輸,電磁環境相對復雜、場合比較好的解決方式,將監控圖像信號處理通過平衡對稱方式傳輸。其優點是:布線簡易、成本低廉、抗共模干憂性能強。其缺點是:只能解決1Km以內監控圖像傳輸,而且一根雙絞線只能傳輸一路圖像,不適合應用在大中型監控中;雙絞線質地脆弱抗老化能力差,不適于野外傳輸;雙絞線傳輸高頻分量衰減較大,圖像顏色會受到很大損失。

        3、視頻基帶傳輸

        是最為傳統的電視監控傳輸方式,對0~6MHz視頻基帶信號不作任何處理,通過同軸電纜(非平衡)直接傳輸模擬信號。其優點是:短距離傳輸圖像信號損失小,造價低廉,系統穩定。缺點:傳輸距離短,300米以上高頻分量衰減較大,無法保證圖像質量;一路視頻信號需布一根電纜,傳輸控制信號需另布電纜;其結構為星形結構,布線量大、維護困難、可擴展性差,適合小系統。

        4、光纖傳輸

        常見的有模擬光端機和數字光端機,是解決幾十甚至幾百公里電視監控傳輸的最佳解決方式,通過把視頻及控制信號轉換為激光信號在光纖中傳輸。其優點是:傳輸距離遠、衰減小,抗干擾性能好,適合遠距離傳輸。其缺點是:對于幾公里內監控信號傳輸不夠經濟;光熔接及維護需專業技術人員及設備操作處理,維護技術要求高,不易升級擴容。

        無線傳輸技術網絡傳輸是解決城域間遠距離、點位極其分散的監控傳輸方式,采用MPEG2/4、H.264音視頻壓縮格式傳輸監控信號。其優點是:采用網絡視頻服務器作為監控信號上傳設備,只要有Internet網絡的地方,安裝上遠程監控軟件就可監看和控制。其缺點是:受網絡帶寬和速度的限制,目前的ADSL只能傳輸小畫面、低畫質的圖像;每秒只能傳輸幾到十幾幀圖像,動畫效果十分明顯并有延時,無法做到實時監控。

        5、寬頻共纜傳輸

        視頻采用調幅調制、伴音調頻搭載、FSK數據信號調制等技術,將數十路監控圖像、伴音、控制及報警信號集成到“一根”同軸電纜中雙向傳輸。其優點是:充分利用了同軸電纜的資源空間,三十路音視頻及控制信號在同一根電纜中雙向傳輸、實現“一線通”;施工簡單、維護方便,大量節省材料成本及施工費用;頻分復用技術解決遠距傳輸點位分散,布線困難監控傳輸問題;射頻傳輸方式只衰減載波信號,圖像信號衰減比較小,亮度、色度傳輸同步嵌套,保證圖像質量達到4級左右;采用75Ω同軸非平衡方式傳輸使其具有很強抗干擾能力,電磁環境復雜場合仍能保證圖像質量。其缺點是:采用弱信號傳輸,系統調試技術要求高,必須使用專業儀器,如果干線線路有一臺設備有問題,可能導致整個系統沒圖像,另外寬頻調制端需外加AC220V交流電源供電(但目前大多監控點都具備AC220V交流電源這個條件)。

        6、無線SmartAir傳輸

        SmartAir技術是目前通信業界唯一的單天線模式千兆級無線高速傳輸技術。其采用多頻帶OFDM空口技術,TDMA的低延時調度技術,以及低密度奇偶校驗碼LDPC,自適應調制編碼AMC和混合自動重傳HARQ等高級無線通信技術,實現到達1Gbps的傳輸速率。
      以上文章內容來源于網絡,如有侵權可聯系刪除
