無人機天線：揭開無人機高精度天線背后的幾個小秘密

　　無人機天線：隨著行業級無人機技術的快速發展，高精度GNSS定位技術在無人機上已到廣泛應用，但是無人機搜星慢、丟星、甚至出現“炸機”問題，一直困擾著廣大用戶，今天我們來談談關于無人機GNSS產品應用中的一個重要部件----無人機天線。

無人機天線

　　無人機形態各異，無人機天線在選型時，哪些性能指標值得我們關注呢?是尺寸大小?天線帶寬?多頻點?搜星能力?抗干擾能力?還是安裝方便?

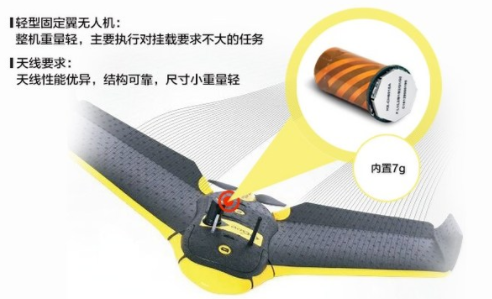

　　輕型固定翼無人機

　　多旋翼無人機

　　大型無人機

　　那么，無人機天線哪些性能指標，對無人機作業產生重大影響呢?

　　1.天線增益帶寬

　　D-Helix天線增益帶寬對比

　　無源天線的增益帶寬決定了無人機能否在全球各地接收穩定可靠的GNSS衛星導航信號，對比發現，D-Helix無源天線增益帶寬遠優于市場上其他同類型無人機天線。

　　2.天線低仰角性能

　　無人機傾斜飛行示意圖

　　由于無人機在作業過程中，可能會遇到各種遮擋環境，飛機起降或轉彎時，飛行姿態起伏較大。這將對無人機天線在低仰角狀態下的搜星能力提出更高的要求，只有最優的天線波束，才能大幅減少因定位數據異常導致的“炸機”概率。

　　3.天線抗干擾性能

　　電磁干擾示意圖

　　D-Helix天線除了擁有優異的搜星性能外，還充分考慮到電磁兼容設計。保證在擁有各種通信系統的無人機上穩定接收GNSS信號，而不受其他信號干擾。

　　4.天線出線方式

　　側部出線模擬雜散輻射示意圖

　　采用側部射頻線纜出線裝配方式，天線可裝配在機身或機臂上。但漏出的線纜不利于防水結構設計，存在線纜的雜散輻射隱患。

　　底部出線模擬雜散輻射示意圖

　　采用底部射頻線纜出線裝配方式，天線可裝配在機身或機臂上。相對于側出線方式，底部出線簡化了無人機結構設計，提高了防水性能，抗干擾能力更強。從長期使用的可靠性而言，底部射頻線纜出線方式更加穩定且可靠。

　　D-Helix天線實測

　　經用戶對比實測，華信D-Helix天線在接收四大GNSS系統信號的同時，可支持星基差分信號。D-Helix天線在增益帶寬上明顯優于同類型天線，優異的低仰角性能保障天線在各種遮擋環境下的高精度作業。在復雜環境下，RTK固定解鎖速度比傳統圓盤天線時間縮短了一倍，失鎖時間更短，定位精度提高3倍。

　　華信天線自2008年成立以來，已經成為業內自主掌握高精度天線核心技術最多的企業。公司擁有一支技術過硬的研發技術團隊，涵蓋天線設計、微波射頻、EMC、工程結構等多個崗位，同時還建立了深圳市級工程實驗室。未來，華信天線將緊跟全球無人機高精度作業需求趨勢，靈活滿足不同無人機產品的差異化需求，讓無人機作業更加智能高效。揭開無人機高精度天線背后的幾個小秘密
