      常見天線類型究竟有哪些?
      2018-10-24
        常見天線類型究竟有哪些?

        天線,作為無線通信系統的重要組成部分,有著不可替代的作用。

      天線
      天線

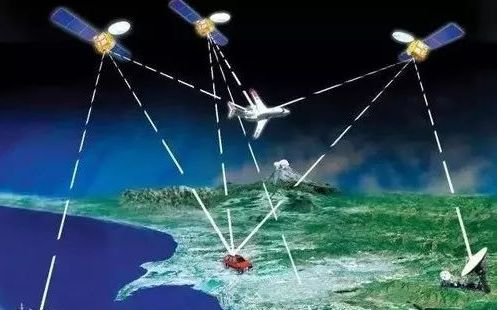

        在我們的生活中,有很多類型的通信需求,例如長距離通信、短距離通信、衛星通信、微波通信、手機通信、點對點通信、點對面通信,等等。

        撥打衛星電話

        不同的需求,對應使用不同的通信頻段,以及不同的通信系統。因此,需要使用不同類別的天線。

        所以,我們有各式各樣的天線,可以說是奇形怪狀,五花八門。沒有人能夠說清楚,地球上到底有多少種天線。

        今天,小棗君就給大家介紹一下,我們最常見的12種天線。

        1、 水平半波偶極天線(Dipole Antenna),也稱DP天線

        DP天線

        這種天線,由兩根長度相等的導體,水平或傾斜架設而成,是一種最簡單、最基本的天線。

        天線的總長度大概等于半波長的95%,兩個振子都是1/4波長的95%。

        DP天線的長度

        該天線的輻射方向,是以天線為對稱軸,饋電點為切點的兩個圓。

        天線輻射方向示意圖

        除了水平架設以外,GP天線還可以倒V(正V)架設——天線的夾角在110度至120度之間,通過改變了發射仰角,來協調遠距離和近距離的通信。

        倒V天線

        有時候,會在巴倫(一種連接振子和電纜的三端口器件)上加裝多對振子,使天線能夠工作在更多的波段上。

        5波段短波倒V天線(看上去像雨傘的傘骨)

        除了水平和倒V,DP天線還衍生出了很多其它種類的天線。

        2、垂直單極天線(Vertical Antenna),也稱GP天線

        短波GP天線

        GP天線就是源自偶極天線的一種變形天線。

        天線底端通過與饋線的內導體相連,饋線的外導體與地網相連,水平方向上輻射是一個圓。因此,該天線在各個方向上的接收和發射能力相同,適合做全向接收發射。

        GP天線的地網

        通常,移動手持設備采用GP天線居多。

        手持對講機

        此外,我們經常在戶外愛好者越野車上看到的天線,也是一種垂直GP天線,工作在U/V波段。

        3、 溫頓天線(Window Antenna),又稱偏饋半波天線

        溫頓天線

        這種天線多半是用一根單導線制成,饋線也是單導線,接在偏離中心點14%的地方,普遍的情況是用作接收天線,也有做發射天線的。

        溫頓天線變通架設示意圖

        溫頓天線因為占地小,便于攜帶,適合無線電愛好者使用。

        4、八木天線(Yagi Antenna)

        八木天線

        大名鼎鼎的八木天線,1925年由當時的日本東北大學擔任部長的八木秀次和宇田新太郎發明。“Yagi”是八木的英文拼寫,并不是說有“八根木頭”。

        這種天線由多個單元組成,并且具有較強的方向性,引向器越多,方向性越強,增益也越高。

        八木天線可以在多個波段上工作,有時候也用于無線電測向。

        5、碟形天線(Dish Antenna)

        碟形天線

        專門用于長距離通訊的高方向性天線,有極窄的波束寬度與很高的增益值,也可稱為高增益指向性天線。

        這種天線通常用于點對點的通訊連接,天線彼此之間必須很精準的瞄準,而且天線之間的直視(Light of Sight)必須沒有任何阻礙物。

        6、格狀天線(Grid Antenna),也叫柵格天線

        格狀天線

        這種天線的特點和碟形天線類似,一般用于S波段的訊號接收。它的柵格密度不得大于其波長,不然效率就低。

        7、錐形天線(Conical Antenna)

        屬于超短波天線的一種,是一類典型的寬頻帶全向天線。它的特點就是增益高。

        8、方框天線(Quad Antenna)

        方框天線

        這是一種效果良好的遠距離通信天線,基本上可以達到八木天線的通聯效果。

        工作頻段在50MHz的方框天線

        方框天線還有一些變種,例如三角形天線。之所以做成這樣,主要是出于機械結構方便性的考慮。

        三角形天線

        9、長線天線(Long Wire Antenna)

        長線天線(左邊那根細線)

        長線天線也是一種常見的天線形式,主要構成其實就是一根導線。

        長線天線的結構

        10、環形天線(Loop Antenna)

        環形天線

        屬于閉合回路天線,整個天線由圓形金屬或管狀金屬構成,特點是體積小,效率高,方向性較強。

        11、蛛網天線(Cobweb Antenna)

        蛛網天線

        蛛網天線也是一種常見的天線,主要用在短波上,有較強的方向性,并且所需的空間小于八木天線,效率較高。

        它使用強度較高的非金屬材料支撐,本身的激勵單元和反射單元都是由普通的導線構成,機械強度低于全是金屬振子的八木天線。

        12、喇叭天線(Horn Antenna)

        喇叭天線是一種微波天線,屬于面天線。它的優點是結構簡單、頻帶寬、功率容量大、調整與使用方便。

        如果合理選擇喇叭尺寸,可以取得良好的輻射特性。

        好啦,以上就是工作和生活中常見的一些天線類型。大家都記住了沒?

        實際上,天線類型雖然琳瑯滿目,但是工作原理其實都差不多,無非是將導行波變成空間波,空間波變成導行波。
